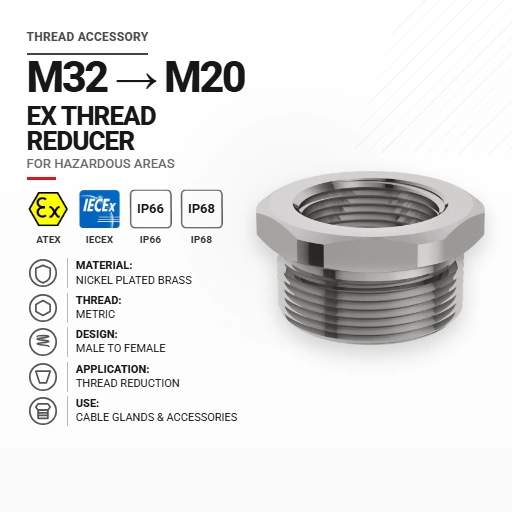

Redukcja gwintu M32 → M20 Mosiądz niklowany | Metryczna

43,98 €

Parametry kluczowe

Typ
HRD — redukcja gwintu
Oznaczenie Ex
II 2G Ex db IIC Gb; II 2G Ex eb IIC Gb; II 2D Ex tb IIIC Db
Strefy
1, 2, 21, 22
Materiał
Mosiądz Niklowany
Gwint
Metryczny/Metryczny
Male
M32
Female
M20
IP
IP66 / IP68 (1,5 m, 2 h)
Temperatura
−55°C … +160°C
Certyfikat ATEX
DNV 22 ATEX 62580X
Certyfikat IECEx
IECEx DNV 22.0091X

II 2G Ex db IIC Gb; II 2G Ex eb IIC Gb; II 2D Ex tb IIIC Db

SKU: HRD3M1MN
Category: ,

Opis

HRD3M1MN to Redukcja HRD: male M32 → female M20 (Metryczny/Metryczny), materiał Mosiądz niklowany. Oznaczenie Ex db / Ex eb / Ex tb, IP66 / IP68 (1,5 m, 2 h), −55°C … +160°C, certyfikaty DNV 22 ATEX 62580X / IECEx DNV 22.0091X. Nie uszczelnia kabla; nie jest dławnicą ani adapterem HAD.

Specyfikacja techniczna

HRD3M1MN
SKU HRD3M1MN
Typ Redukcja gwintu — zmniejsza rozmiar gwintu wpustu
Materiał Mosiądz niklowany
Gwint Metryczny/Metryczny
Male M32
Female M20
Oznaczenie Ex II 2G Ex db IIC Gb; II 2G Ex eb IIC Gb; II 2D Ex tb IIIC Db
Strefy 1, 2, 21, 22
IP IP66 / IP68 (1,5 m, 2 h)
Temperatura −55°C … +160°C
Certyfikat ATEX DNV 22 ATEX 62580X
Certyfikat IECEx IECEx DNV 22.0091X

Ograniczenia

Nie uszczelnia kabla; nie jest dławnicą ani adapterem HAD. Montaż zgodnie z IEC 60079-14 i instrukcją producenta.

Dokumenty

FAQ

Jaki certyfikat mają HAD / HRD / HPLG?

Wspólny pakiet ATEX DNV 22 ATEX 62580X oraz IECEx DNV 22.0091X. Oznaczenie: II 2G Ex db IIC Gb; II 2G Ex eb IIC Gb; II 2D Ex tb IIIC Db.

Kiedy wybrać HRD?

Gdy female < male — redukcja rozmiaru gwintu. Do zwiększania lub zmiany typu służy HAD.

Czy to jest dławnica kablowa?

Nie. To akcesoria gwintu / zaślepki. Uszczelnienie kabla zapewnia dławnica HCG1 lub HCG2.

Gdzie są dokumenty?

Dokumenty: certyfikat ATEX DNV 22 ATEX 62580X, IECEx DNV 22.0091X, instrukcja HAD / HRD, katalog HARDO.

Pozostałe kody HRD w tej grupie gwintów (nikiel)

Redukcje Ex — Metric → Metric

Ta sama kombinacja gwintów i materiał. Kliknij CODE, żeby otworzyć kartę produktu.

CODE A B L A/F G
HRD1M00MN M20×1.5 M12×1.5 22 25 16
HRD1M0MN M20×1.5 M16×1.5 22 25 16
HRD2M00MN M25×1.5 M12×1.5 22 30 16
HRD2M0MN M25×1.5 M16×1.5 22 30 16
HRD2M1MN M25×1.5 M20×1.5 22 30 16
HRD3M0MN M32×1.5 M16×1.5 22 36 16
HRD3M1MN M32×1.5 M20×1.5 22 36 16
HRD3M2MN M32×1.5 M25×1.5 22 36 16
HRD4M1MN M40×1.5 M20×1.5 22 45 16
HRD4M2MN M40×1.5 M25×1.5 22 45 16
HRD4M3MN M40×1.5 M32×1.5 22 45 16
HRD5M1MN M50×1.5 M20×1.5 24 55 16
HRD5M2MN M50×1.5 M25×1.5 24 55 16
HRD5M3MN M50×1.5 M32×1.5 24 55 16
HRD5M4MN M50×1.5 M40×1.5 24 55 16
HRD6M1MN M63×1.5 M20×1.5 24 68 16
HRD6M2MN M63×1.5 M25×1.5 24 68 16
HRD6M3MN M63×1.5 M32×1.5 24 68 16
HRD6M4MN M63×1.5 M40×1.5 24 68 16
HRD6M5MN M63×1.5 M50×1.5 24 68 16
HRD7M2MN M75×1.5 M25×1.5 28 80 20
HRD7M3MN M75×1.5 M32×1.5 28 80 20
HRD7M4MN M75×1.5 M40×1.5 28 80 20
HRD7M5MN M75×1.5 M50×1.5 28 80 20
HRD7M6MN M75×1.5 M63×1.5 28 80 20
HRD8M3MN M90×1.5 M32×1.5 28 95 20
HRD8M4MN M90×1.5 M40×1.5 28 95 20
HRD8M5MN M90×1.5 M50×1.5 28 95 20
HRD8M6MN M90×1.5 M63×1.5 28 95 20
HRD8M7MN M90×1.5 M75×1.5 28 95 20
HRD9M4MN M100×1.5 M40×1.5 30 110 20
HRD9M5MN M100×1.5 M50×1.5 30 110 20
HRD9M6MN M100×1.5 M63×1.5 30 110 20
HRD9M7MN M100×1.5 M75×1.5 30 110 20
HRD9M8MN M100×1.5 M90×1.5 30 110 20

Informacje dodatkowe

Accessory type

Materiał

Mosiądz Niklowany

Thread combo

Male size

Female size

Ex protection

, ,
